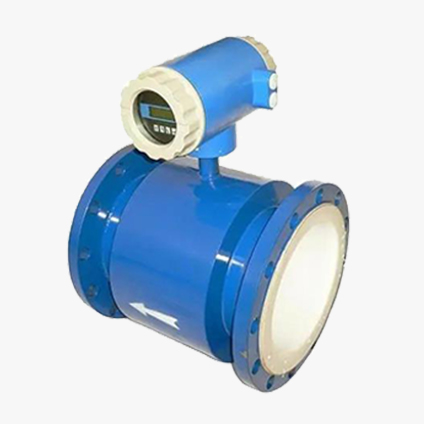

电磁流量计

电磁流量计的工作原理基于法拉第电磁感应定律。当一个导体在磁场内运动时，在与磁场方向、运动方向相互垂直方向的导体两端，会产生感应电动势。电动势的大小与导体远动速度和磁场的磁感应强度大小成正比。电磁流量计可用来测量封闭管道中导电流体的体积流量。广泛应用于石油、化工、钢铁冶金、给水排水，水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。

应用范围：

广泛应用于石油、化工、钢铁冶金、给水排水，水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。

产品特点：

1、不受流体密度、粘度、温度、压力和电导率变化的影响，线性测量原理能实现高精确度测量 2、测量管内无阻流件，压损小，直管段要求低： 3、公称通径DN6-DN2000覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流体的要求 4、转换噐采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小 5、转換器采用16位嵌入式微处理器，全数宇处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达1500 6、高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简単，易学易懂 7、具有RS485或R S232数字通讯信号输出 8、具有电导率测量功能，可以判别传感器是否空管：具有自检与自诊断功能； 9、采用SMD器件和表面安装(SMT)技木，电路可靠性高； 10、可用于相应的防爆场合。

主要技术指标

1、执行标准：JB/T9248-1999

2、最高流速：15m/s

3、公称通歪：DN3、6、10、15、20、25、32、40、50、65、80、100、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600-1800.、2000

4、精确度：0.5%. 0.2%

5、公称压力：4.0MPa(DN10-150）

1.6MPa(DN200-600）

1.0MPa（DN700-1200）

0.6MPa(DN1400 - 2000)

其它规格和标准可按用户要求。

6、材料：

电极形式和材料：

电极形式可分为标准型、刮刀型、可拆卸型、带接地电极。

电极及接地电极材料有含钼不锈钢、哈氏合金B，哈氏合金C、钛、钽、铂铱合金、不锈钢涂覆碳化钨7种。

法兰材料：碳钢

接地环材料：不锈钢

进门保护环材料：不锈钢、碳钢。

7、外壳防护：

IP65:

1P68：仅分离型氯丁橡胶和聚氨酯衬里的传感器，且不包括防爆结构。

8、防况标准：

DN15~ DN600一体型防爆：mdⅡBT4

DN15~ DN1600分离型防爆，传感器和转换器安装在相应的危险区：mdⅡBT4

DN15~ DN1600分离型防爆，传感品安装在相应的危验区，转换器安装在安全区：mdⅡBT4

9、连接电缆：分离型电磁流量计，传慰器与转換器之间用信号电缆连接，电缆长度最长应小于100m,本公司随表免费提供10m电缆，不足部分需要订货。

10、转换器性能：

供电电源：单相交流电85-265V，45- 63Hz，功率小于20W；直流供电11-40VDC转换器显示与编程操作：4个薄膜按键可设定选择全部参数，还可利用外接手操器或PC机(RS485、 BS232)对转換器设定編程；高清晰度背光LCD品示；空管检测；自诊断功能。

数字通讯：RS485、 RS232、MODBUS、 REM0TE，县有防雷击保护。

11、输出信号

电流输出：双向两路，全隔离0~10mA/4~20mA；负载电阻：0~10mA时是0-1.5k欧姆，4~20mA时是0-750欧姆。

频率输出：正向和反向流量输出，输出频率上限可在1-5000HZ范围内设定。带光电隔离的晶体管集电极双向输出。外接电源不大于35V，导通时集电极最大电流为250mA。

脉冲输出：正向和反向流量输出，输出脉冲上限可达5000~p/s。脉冲当量0.001L~1.0m³/CP。脉冲宽度自动设置为20mS或方波。带光电隔离的晶体管集电极开路输出。外接电源不大于35V，导通时集电极最大电流为250mA。

流向指示输出：本流量计可测正反方向的流体流动流量，并可以判断出流体流动的方向。规定显示正向流量时输出+10V高电平，反向流体流动输出ov的低电平。

报警输出：两路带光电隔离的晶体管集电极开路报警输出。外接电源不大于35V，导通时集电极最大电流为250mA。报警状态：流体空管、励磁断线、流量超限。

阻尼时间：在0~100s间分档可选。

电磁流量计

主要技术指标

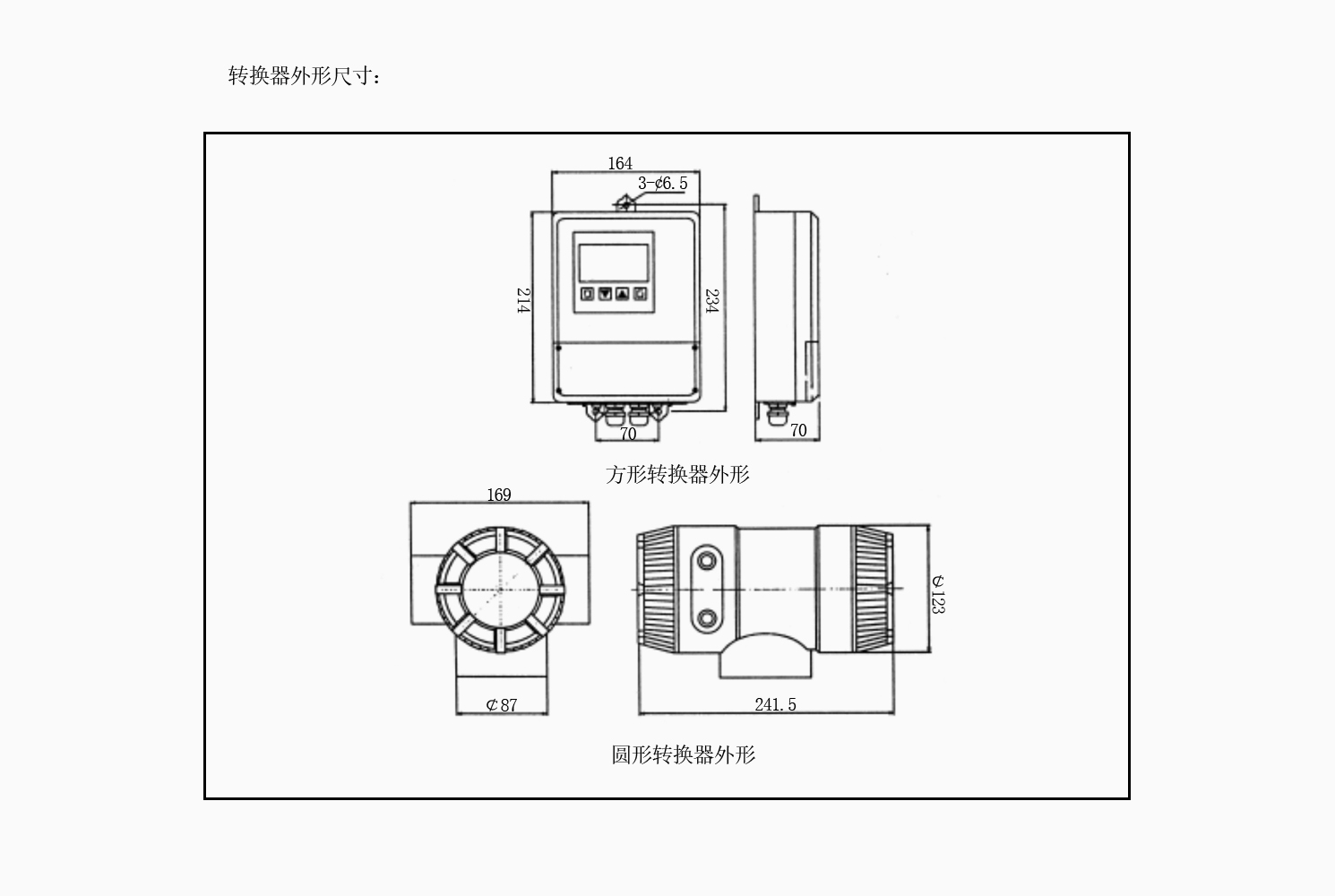

产品尺寸
